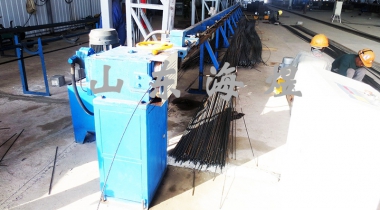

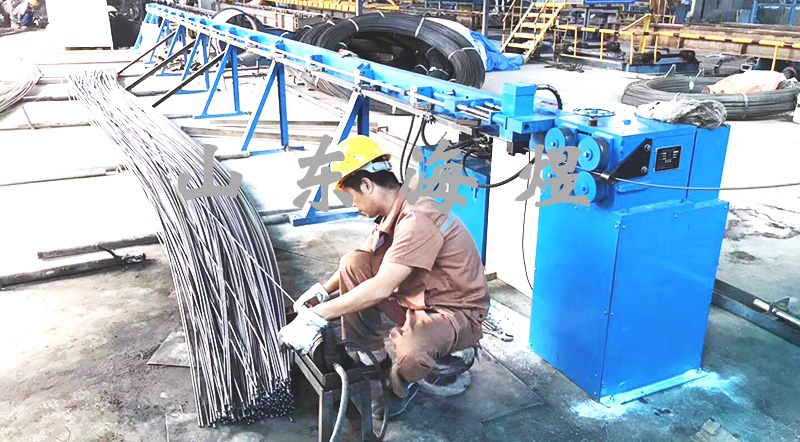

電桿鋼筋定長切斷機
電桿鋼筋定長切斷機是集機、電、氣、液一體的設備，具有自動計數、長度檢測、 變速切斷等。自動化程度高、操作簡便、高精度等優點，且噪音低，對環境無污染、維修率低。
- 品牌： 海煜
- 型號： SYG型
- 外形尺寸： 16000×1000×1200mm
- 整機重量： 1600KG
電桿鋼筋定長切斷機采用臺灣產20t氣液增壓缸為動力。工作時，鋼筋以51m/min的速度前行，在定長位置前 500mm處自動減速，鋼筋到達定長后，微電腦控制電磁閥工作，氣源給增壓缸氣缸部分壓力，氣缸活塞桿快速移動，推動動刀壓住鋼筋，然后，微電腦控制另一電磁閥工作，增壓缸增壓，油缸部分輸出20t的壓力，推動動刀切斷鋼筋，微電腦控制電磁閥工作，增壓缸復位，動刀彈簧復位。
本機采用西門子人機界面TD-400C和可編程控制器PLC以及變頻器的組合控制，使得設備的自動化程度得到很大提高，操作更加形象、省事，組合控制的所有參數全都在人機界面操作中。
每種參數設定的范圍為：長度2000?16000mm，根數小于等于10000根，長度修正在0.5?1.5mm之間，超 出上述范圍會自動報警停車。同時在工作過程中，設定的根數已切完也會報警停車，必須按面板上的根數清零按鈕才能繼續工作。為防止干擾導致誤動作，應嚴格將電器柜內的接地端接地。
| 序號 | 項目 | 參數 |
| 1 | 電源電壓 | 380V 50Hz |
| 2 | 電源相數 | 三相四線 |
| 3 | 鋼筋直徑范圍 | Φ4.8?Φ12.6mm |
| 4 | 鋼筋長度范圍 | 1~16m |
| 5 | 長度精度 | ±0.5mm |
| 7 | 總功率 | 3KW |
| 8 | 氣源壓力 | 0.3?0.6MPa |
| 9 | 牽引線速度 | 51m/min |
木箱包裝
